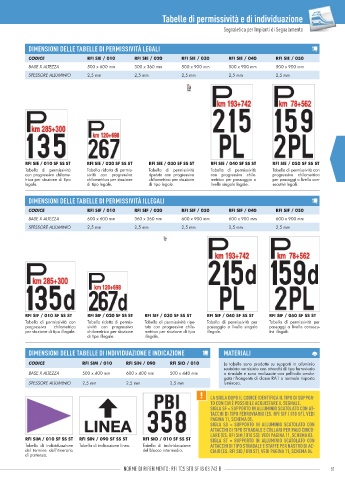

Page 53 - Catalogo_ferroviario_2021

Tabelle di permissività e di individuazione

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

DIMENSIONI DELLE TABELLE DI PERMISSIVITÀ LEGALI

CODICE RFI SIE / 010 RFI SIE / 020 RFI SIE / 030 RFI SIE / 040 RFI SIE / 050
BASE X ALTEZZA 500 x 600 mm 300 x 360 mm 500 x 900 mm 500 x 900 mm 500 x 900 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SIE / 010 SF SS ST RFI SIE / 020 SF SS ST RFI SIE / 030 SF SS ST RFI SIE / 040 SF SS ST RFI SIE / 050 SF SS ST
Tabella di permissività Tabella ridotta di permis- Tabella di permissività Tabella di permissività Tabella di permissività con
con progressiva chilome- sività con progressiva ripetuta con progressiva con progressiva chilo- progressiva chilometrica
trica per stazione di tipo chilometrica per stazione chilometrica per stazione metrica per passaggio a per passaggi a livello con-
legale. di tipo legale. di tipo legale. livello singolo legale. secutivi legali.

DIMENSIONI DELLE TABELLE DI PERMISSIVITÀ ILLEGALI

CODICE RFI SIF / 010 RFI SIF / 020 RFI SIF / 030 RFI SIF / 040 RFI SIF / 050
BASE X ALTEZZA 600 x 600 mm 360 x 360 mm 600 x 900 mm 600 x 900 mm 600 x 900 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SIF / 010 SF SS ST RFI SIF / 020 SF SS ST RFI SIF / 030 SF SS ST RFI SIF / 040 SF SS ST RFI SIF / 050 SF SS ST
Tabella di permissività con Tabella ridotta di permis- Tabella di permissività ripe- Tabella di permissività per Tabella di permissività per
progressiva chilometrica sività con progressiva tuta con progressiva chilo- passaggio a livello singolo passaggi a livello consecu-
per stazione di tipo illegale. chilometrica per stazione metrica per stazione di tipo illegale. tivi illegali.
di tipo illegale. illegale.

DIMENSIONI DELLE TABELLE DI INDIVIDUAZIONE E INDICAZIONE MATERIALI

CODICE RFI SIM / 010 RFI SIN / 090 RFI SIO / 010 Le tabelle sono prodotte su supporti in alluminio
scatolato verniciato con attacchi di tipo ferroviario
BASE X ALTEZZA 500 x 400 mm 600 x 400 mm 500 x 440 mm o stradale e sono realizzate con pellicola omolo-
gata rifrangente di classe RA1 a normale risposta
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm luminosa.

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPOR
TO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON AT
TACCHI DI TIPO FERROVIARIO (ES. RFI SIF / 010 SF). VEDI
PAGINA 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON
ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCO
LARE (ES. RFI SIM / 010 SS). VEDI PAGINA 11, SCHEMA 03.
RFI SIM / 010 SF SS ST RFI SIN / 090 SF SS ST RFI SIO / 010 SF SS ST SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON
Tabella di individuazione Tabella di indicazione linea. Tabella di individuazione ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI AC
del termine dell’itinerario del blocco intermedio. CIAIO (ES. RFI SIO / 010 ST). VEDI PAGINA 11, SCHEMA 04.
di partenza.

50 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 51
