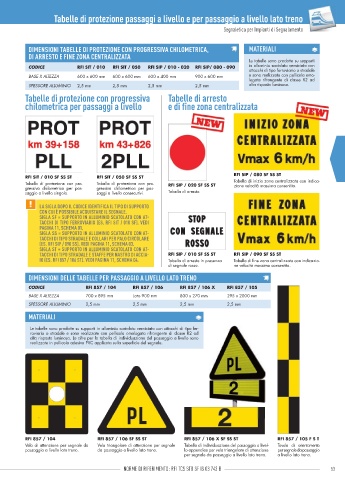

Page 55 - Catalogo_ferroviario_2021

Tabelle di protezione passaggi a livello e per passaggio a livello lato treno

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

DIMENSIONI TABELLE DI PROTEZIONE CON PROGRESSIVA CHILOMETRICA, MATERIALI
DI ARRESTO E FINE ZONA CENTRALIZZATA
Le tabelle sono prodotte su supporti
CODICE RFI SIT / 010 RFI SIT / 050 RFI SIP / 010 - 020 RFI SIP/ 080 - 090 in alluminio scatolato verniciato con
attacchi di tipo ferroviario o stradale
BASE X ALTEZZA 600 x 600 mm 600 x 600 mm 600 x 400 mm 900 x 600 mm e sono realizzate con pellicola omo-
logata rifrangente di classe R2 ad
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm alta risposta luminosa.
Tabelle di protezione con progressiva Tabelle di arresto
chilometrica per passaggi a livello e di fine zona centralizzata

RFI SIP / 080 SF SS ST
RFI SIT / 010 SF SS ST RFI SIT / 050 SF SS ST
Tabella di protezione con pro- Tabella di protezione con pro- RFI SIP / 020 SF SS ST Tabella di inizio zona centralizzata con indica-
zione velocità massima consentita.
gressiva chilometrica per pas- gressiva chilometrica per pas-
saggio a livello singolo. saggi a livello consecutivi. Tabella di arresto
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO
CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON AT
TACCHI DI TIPO FERROVIARIO (ES. RFI SIT / 010 SF). VEDI
PAGINA 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON AT
TACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE
(ES. RFI SIP / 090 SS). VEDI PAGINA 11, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON AT
TACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIA RFI SIP / 010 SF SS ST RFI SIP / 090 SF SS ST
IO (ES. RFI 857 / 106 ST). VEDI PAGINA 11, SCHEMA 04. Tabella di arresto in presenza Tabella di fi ne zona centralizzata con indicazio-
di segnale rosso. ne velocità massima consentita.
DIMENSIONI DELLE TABELLE PER PASSAGGIO A LIVELLO LATO TRENO

CODICE RFI 857 / 104 RFI 857 / 106 RFI 857 / 106 X RFI 857 / 105
BASE X ALTEZZA 700 x 895 mm Lato 900 mm 800 x 270 mm 295 x 2000 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm
MATERIALI
Le tabelle sono prodotte su supporti in alluminio scatolato verniciato con attacchi di tipo fer-
roviario o stradale e sono realizzate con pellicola omologata rifrangente di classe R2 ad
alta risposta luminosa. Le cifre per la tabella di individuazione del passaggio a livello sono
realizzate in pellicola adesiva PVC applicata sulla superfi cie del segnale.

RFI 857 / 104 RFI 857 / 106 SF SS ST RFI 857 / 106 X SF SS ST RFI 857 / 105 F S T
Vela di attenzione per segnale da Vela triangolare di attenzione per segnale Tabella di individuazione del passaggio a livel- Tavola di orientamento
passaggio a livello lato treno. da passaggio a livello lato treno. lo appendice per vela triangolare di attenzione per segnale da passaggio
per segnale da passaggio a livello lato treno. a livello lato treno.

52 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 53
