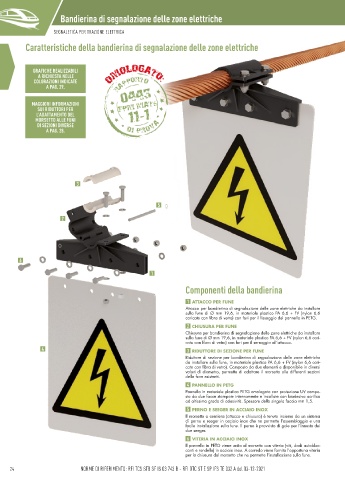

Bandierina di segnalazione delle zone elettriche

SEGNALETICA PER TRAZIONE ELETTRICA
Caratteristiche della bandierina di segnalazione delle zone elettriche

GRAFICHE REALIZZABILI
A RICHIESTA NELLE
COLORAZIONI INDICATE
A PAG. 29.

MAGGIORI INFORMAZIONI
SUI RIDUTTORI PER
L’ADATTAMENTO DEL
MORSETTO ALLE FUNI
DI SEZIONI DIVERSE
A PAG. 28.

3

5

2

6

1
Componenti della bandierina

1 ATTACCO PER FUNE
Attacco per bandierina di segnalazione delle zone elettriche da installare
sulla fune di Ø mm 19,6, in materiale plastico PA 6,6 + FV (nylon 6,6
caricato con fibra di vetro) con fori per il fissaggio del pannello in PETG.
2 CHIUSURA PER FUNE
Chiusura per bandierina di segnalazione delle zone elettriche da installare
sulla fune di Ø mm 19,6, in materiale plastico PA 6,6 + FV (nylon 6,6 cari-
cato con fibra di vetro) con fori per il serraggio all’attacco.
4 3 RIDUTTORE DI SEZIONE PER FUNE
Riduttore di sezione per bandierina di segnalazione delle zone elettriche
da installare sulla fune, in materiale plastico PA 6,6 + FV (nylon 6,6 cari-
cato con fibra di vetro). Composto da due elementi e disponibile in diversi
valori di diametro, permette di adattare il morsetto alle differenti sezioni
della fune esistenti.
4 PANNELLO IN PETG
Pannello in materiale plastico PETG omologato con protezione UV compo-
sto da due facce stampate internamente e incollate con biadesivo acrilico
ad altissimo grado di adesività. Spessore della singola faccia mm 1,5.
5 PERNO E SEEGER IN ACCIAIO INOX
Il morsetto a cerniera (attacco e chiusura) è tenuto insieme da un sistema
di perno e seeger in acciaio inox che ne permette l’assemblaggio e una
facile installazione sulla fune. Il perno è provvisto di gole per l’innesto dei
due seeger.
6 VITERIA IN ACCIAIO INOX
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi autobloc-
canti e rondelle) in acciaio inox. A corredo viene fornita l’opportuna viteria
per la chiusura del morsetto che ne permette l’installazione sulla fune.

24 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 25
