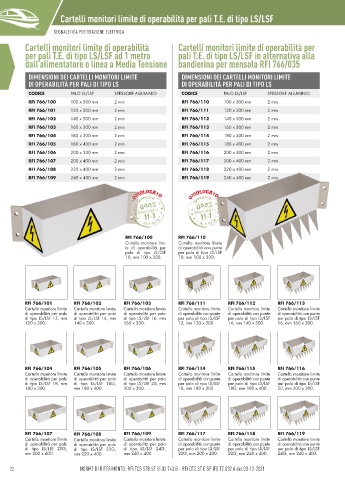

Page 24 - Catalogo_ferroviario_2023

Cartelli monitori limite di operabilità per pali T.E. di tipo LS/LSF

SEGNALETICA PER TRAZIONE ELETTRICA
Cartelli monitori limite di operabilità Cartelli monitori limite di operabilità per
per pali T.E. di tipo LS/LSF ad 1 metro pali T.E. di tipo LS/LSF in alternativa alla
dall’alimentatore o linea a Media Tensione bandierina per mensola RFI 766/035

DIMENSIONI DEI CARTELLI MONITORI LIMITE DIMENSIONI DEI CARTELLI MONITORI LIMITE
DI OPERABILITÀ PER PALI DI TIPO LS DI OPERABILITÀ PER PALI DI TIPO LS
CODICE PALO LS/LSF SPESSORE ALLUMINIO CODICE PALO LS/LSF SPESSORE ALLUMINIO
RFI 766/100 100 x 300 mm 2 mm RFI 766/110 100 x 300 mm 2 mm
RFI 766/101 120 x 300 mm 2 mm RFI 766/111 120 x 300 mm 2 mm
RFI 766/102 140 x 300 mm 2 mm RFI 766/112 140 x 300 mm 2 mm
RFI 766/103 160 x 300 mm 2 mm RFI 766/113 160 x 300 mm 2 mm
RFI 766/104 180 x 300 mm 2 mm RFI 766/114 180 x 300 mm 2 mm
RFI 766/105 180 x 400 mm 2 mm RFI 766/115 180 x 400 mm 2 mm
RFI 766/106 200 x 300 mm 2 mm RFI 766/116 200 x 300 mm 2 mm
RFI 766/107 200 x 400 mm 2 mm RFI 766/117 200 x 400 mm 2 mm
RFI 766/108 220 x 400 mm 2 mm RFI 766/118 220 x 400 mm 2 mm
RFI 766/109 240 x 400 mm 2 mm RFI 766/119 240 x 400 mm 2 mm

RFI 766/100 RFI 766/110
Cartello monitore limi- Cartello monitore limite
te di operabilità per di operabilità con punte
palo di tipo LS/LSF per palo di tipo LS/LSF
10, mm 100 x 300. 10, mm 100 x 300.

RFI 766/101 RFI 766/102 RFI 766/103 RFI 766/111 RFI 766/112 RFI 766/113
Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite
di operabilità per palo di operabilità per palo di operabilità per palo di operabilità con punte di operabilità con punte di operabilità con punte
di tipo LS/LSF 12, mm di tipo LS/LSF 14, mm di tipo LS/LSF 16, mm per palo di tipo LS/LSF per palo di tipo LS/LSF per palo di tipo LS/LSF
120 x 300. 140 x 300. 160 x 300. 12, mm 120 x 300. 14, mm 140 x 300. 16, mm 160 x 300.

RFI 766/104 RFI 766/105 RFI 766/106 RFI 766/114 RFI 766/115 RFI 766/116
Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite
di operabilità per palo di operabilità per palo di operabilità per palo di operabilità con punte di operabilità con punte di operabilità con punte
di tipo LS/LSF 18, mm di tipo LS/LSF 18G, di tipo LS/LSF 20, mm per palo di tipo LS/LSF per palo di tipo LS/LSF per palo di tipo LS/LSF
180 x 300. mm 180 x 400. 200 x 300. 18, mm 180 x 300. 18G, mm 180 x 400. 20, mm 200 x 300.

RFI 766/107 RFI 766/108 RFI 766/109 RFI 766/117 RFI 766/118 RFI 766/119
Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite Cartello monitore limite
di operabilità per palo di operabilità per palo di operabilità per palo di operabilità con punte di operabilità con punte di operabilità con punte
di tipo LS/LSF 20G, di tipo LS/LSF 22G, di tipo LS/LSF 24G, per palo di tipo LS/LSF per palo di tipo LS/LSF per palo di tipo LS/LSF
mm 200 x 400. mm 220 x 400. mm 240 x 400. 20G, mm 200 x 400. 22G, mm 220 x 400. 24G, mm 240 x 400.

22 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 23
