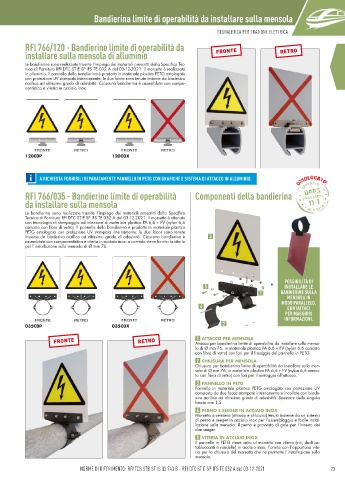

Page 25 - Catalogo_ferroviario_2023

Bandierina limite di operabilità da installare sulla mensola

SEGNALETICA PER TRAZIONE ELETTRICA
RFI 766/120 - Bandierine limite di operabilità da
installare sulla mensola di alluminio

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Specifica Tec-
nica di Fornitura RFI DTC ST E SP IFS TE 032 A del 03-12-2021. Il morsetto è realizzato
in alluminio. Il pannello della bandierina è prodotto in materiale plastico PETG omologato
con protezione UV stampata internamente: le due facce sono tenute insieme da biadesivo
acrilico ad altissimo grado di adesività. Ciascuna bandierina è assemblata con compo-
nentistica e viteria in acciaio inox.

120C0P 120C0X

A RICHIESTA FORNIBILI SEPARATAMENTE PANNELLO IN PETG CON GRAFICHE E SISTEMA DI ATTACCO IN ALLUMINIO.

RFI 766/035 - Bandierine limite di operabilità Componenti della bandierina
da installare sulla mensola

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Specifica
Tecnica di Fornitura RFI DTC ST E SP IFS TE 032 A del 03-12-2021. Il morsetto è ottenuto
con tecnologia di stampaggio ad iniezione di materiale plastico PA 6,6 + FV (nylon 6,6
caricato con fibra di vetro). Il pannello della bandierina è prodotto in materiale plastico
PETG omologato con protezione UV stampata internamente: le due facce sono tenute
insieme da biadesivo acrilico ad altissimo grado di adesività. Ciascuna bandierina è 3
assemblata con componentistica e viteria in acciaio inox: a corredo viene fornita la viteria
per l’installazione sulla mensola di Ø mm 76.

POSSIBILITÀ DI
5 INSTALLARE LE
1 BANDIERINE SULLA
MENSOLA IN
MODO PARALLELO.
4 CONTATTACI
PER MAGGIORI
INFORMAZIONI.
2
035C0P 035C0X

1 ATTACCO PER MENSOLA
Attacco per bandierina limite di operabilità da installare sulla menso-
la di Ø mm 76, in materiale plastico PA 6,6 + FV (nylon 6,6 caricato
con fibra di vetro) con fori per il fissaggio del pannello in PETG.
2 CHIUSURA PER MENSOLA
Chiusura per bandierina limite di operabilità da installare sulla men-
sola di Ø mm 76, in materiale plastico PA 6,6 + FV (nylon 6,6 carica-
to con fibra di vetro) con fori per il serraggio all’attacco.
3 PANNELLO IN PETG
Pannello in materiale plastico PETG omologato con protezione UV
composto da due facce stampate internamente e incollate con biade-
sivo acrilico ad altissimo grado di adesività. Spessore della singola
faccia mm 1,5.
4 PERNO E SEEGER IN ACCIAIO INOX
Morsetto a cerniera (attacco e chiusura) tenuto insieme da un sistema
di perno e seeger in acciaio inox per l’assemblaggio e facile instal-
lazione sulla mensola. Il perno è provvisto di gole per l’innesto dei
due seeger.
5 VITERIA IN ACCIAIO INOX
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi au-
tobloccanti e rondelle) in acciaio inox. Fornita con l’opportuna vite-
ria per la chiusura del morsetto che ne permette l’installazione sulla
mensola.
22 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 23
