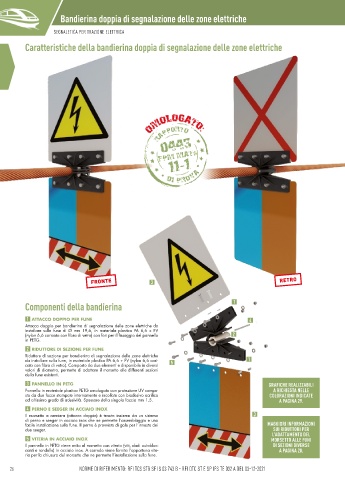

Page 28 - Catalogo_ferroviario_2023

Bandierina doppia di segnalazione delle zone elettriche

SEGNALETICA PER TRAZIONE ELETTRICA
Caratteristiche della bandierina doppia di segnalazione delle zone elettriche

3

Componenti della bandierina 1

1 ATTACCO DOPPIO PER FUNE 4
Attacco doppio per bandierina di segnalazione delle zone elettriche da
installare sulla fune di Ø mm 19,6, in materiale plastico PA 6,6 + FV
(nylon 6,6 caricato con fibra di vetro) con fori per il fissaggio del pannello 2
in PETG.
2 RIDUTTORE DI SEZIONE PER FUNE
Riduttore di sezione per bandierina di segnalazione delle zone elettriche
da installare sulla fune, in materiale plastico PA 6,6 + FV (nylon 6,6 cari- 5 1
cato con fibra di vetro). Composto da due elementi e disponibile in diversi
valori di diametro, permette di adattare il morsetto alle differenti sezioni
della fune esistenti.
3 PANNELLO IN PETG GRAFICHE REALIZZABILI
Pannello in materiale plastico PETG omologato con protezione UV compo- A RICHIESTA NELLE
sto da due facce stampate internamente e incollate con biadesivo acrilico COLORAZIONI INDICATE
ad altissimo grado di adesività. Spessore della singola faccia mm 1,5. A PAGINA 29.
4 PERNO E SEEGER IN ACCIAIO INOX
Il morsetto a cerniera (attacco doppio) è tenuto insieme da un sistema 3
di perno e seeger in acciaio inox che ne permette l’assemblaggio e una MAGGIORI INFORMAZIONI
facile installazione sulla fune. Il perno è provvisto di gole per l’innesto dei
due seeger. SUI RIDUTTORI PER
L’ADATTAMENTO DEL
5 VITERIA IN ACCIAIO INOX MORSETTO ALLE FUNI
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi autobloc- DI SEZIONI DIVERSE
canti e rondelle) in acciaio inox. A corredo viene fornita l’opportuna vite- A PAGINA 28.
ria per la chiusura del morsetto che ne permette l’installazione sulla fune.

26 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A DEL 03-12-2021 27
