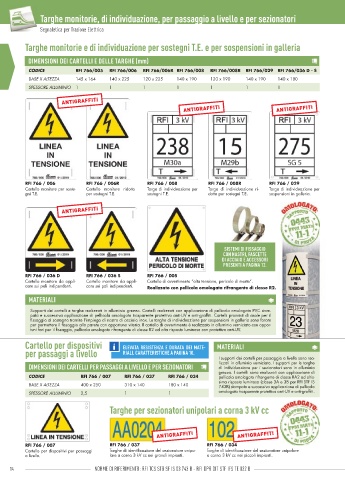

Targhe monitorie, di individuazione, per passaggio a livello e per sezionatori

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

Targhe monitorie e di individuazione per sostegni T.E. e per sospensioni in galleria

DIMENSIONI DEI CARTELLI E DELLE TARGHE (mm)
CODICE RFI 766/005 RFI 766/006 RFI 766/006R RFI 766/008 RFI 766/008R RFI 766/029 RFI 766/036 D - S
BASE X ALTEZZA 145 x 164 140 x 225 120 x 225 140 x 190 120 x 190 140 x 190 140 x 180
SPESSORE ALLUMINIO 1 1 1 1 1 1 1

RFI 766 / 006 RFI 766 / 006R RFI 766 / 008 RFI 766 / 008R RFI 766 / 029
Cartello monitore per soste- Cartello monitore ridotto Targa di individuazione per Targa di individuazione ri- Targa di individuazione per
gni T.E. per sostegni T.E. sostegni T.E. dotta per sostegni T.E. sospensioni in galleria.

SISTEMI DI FISSAGGIO
CON NASTRI, FASCETTE
DI ACCIAIO E ACCESSORI
PRESENTI A PAGINA 12.
RFI 766 / 036 D RFI 766 / 036 S RFI 766 / 005
Cartello monitore da appli- Cartello monitore da appli- Cartello di avvertimento “alta tensione, pericolo di morte”.
care sui pali indipendenti. care sui pali indipendenti. Realizzato con pellicola omologata rifrangente di classe R2.
MATERIALI

Supporti dei cartelli e targhe realizzati in alluminio grezzo. Cartelli realizzati con applicazione di pellicola omologata PVC stam-
pata e successiva applicazione di pellicola omologata trasparente protettiva anti-UV e anti-graffi ti. Cartelli provvisti di asole per il
fi ssaggio al sostegno tramite l’impiego di nastro di acciaio inox. Le targhe di individuazione per sospensioni in galleria sono forate
per permettere il fi ssaggio alla parete con opportuna viteria. Il cartello di avvertimento è realizzato in alluminio verniciato con oppor-
tuni fori per il fi ssaggio, pellicola omologata rifrangente di classe R2 ad alta risposta luminosa con protettivo anti-UV.
Cartello per dispositivi ELEVATA RESISTENZA E DURATA DEI MATE MATERIALI
per passaggi a livello RIALI. CARATTERISTICHE A PAGINA 10.
I supporti dei cartelli per passaggio a livello sono rea-
DIMENSIONI DEI CARTELLI PER PASSAGGI A LIVELLO E PER SEZIONATORI lizzati in alluminio verniciato. I supporti per le targhe
di individuazione per i sezionatori sono in alluminio
grezzo. I cartelli sono realizzati con applicazione di
CODICE RFI 766 / 007 RFI 766 / 037 RFI 766 / 034 pellicola omologata rifrangente di classe RA2 ad altis-
sima risposta luminosa (classe 3A e 3B per RFI STF IS
BASE X ALTEZZA 400 x 250 310 x 140 180 x 140 743B) stampata e successiva applicazione di pellicola
SPESSORE ALLUMINIO 2,5 1 1 omologata trasparente protettiva anti-UV e anti-graffi ti.

Targhe per sezionatori unipolari a corna 3 kV cc

RFI 766 / 007 RFI 766 / 037 RFI 766 / 034
Cartello per dispositivi per passaggi Targhe di identifi cazione del sezionatore unipo- Targhe di identifi cazione del sezionatore unipolare
a livello. lare a corna 3 kV cc nei grandi impianti. a corna 3 kV cc nei piccoli impianti.

14 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 15
