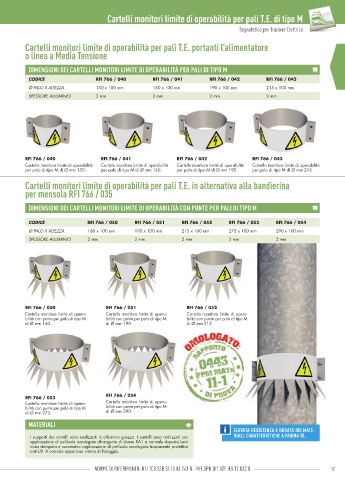

Page 19 - Catalogo_ferroviario_2021

Cartelli monitori limite di operabilità per pali T.E. di tipo M

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

Cartelli monitori limite di operabilità per pali T.E. portanti l’alimentatore
o linea a Media Tensione

DIMENSIONI DEI CARTELLI MONITORI LIMITE DI OPERABILITÀ PER PALI DI TIPO M
CODICE RFI 766 / 040 RFI 766 / 041 RFI 766 / 042 RFI 766 / 043
Ø PALO X ALTEZZA 130 x 100 mm 160 x 100 mm 190 x 100 mm 215 x 100 mm
SPESSORE ALLUMINIO 2 mm 2 mm 2 mm 2 mm

RFI 766 / 040 RFI 766 / 041 RFI 766 / 042 RFI 766 / 043
Cartello monitore limite di operabilità Cartello monitore limite di operabilità Cartello monitore limite di operabilità Cartello monitore limite di operabilità
per palo di tipo M di Ø mm 130. per palo di tipo M di Ø mm 160. per palo di tipo M di Ø mm 190. per palo di tipo M di Ø mm 215.
Cartelli monitori limite di operabilità per pali T.E. in alternativa alla bandierina
per mensola RFI 766 / 035

DIMENSIONI DEI CARTELLI MONITORI LIMITE DI OPERABILITÀ CON PUNTE PER PALI DI TIPO M

CODICE RFI 766 / 050 RFI 766 / 051 RFI 766 / 052 RFI 766 / 053 RFI 766 / 054
Ø PALO X ALTEZZA 160 x 100 mm 190 x 100 mm 215 x 100 mm 273 x 100 mm 290 x 100 mm
SPESSORE ALLUMINIO 2 mm 2 mm 2 mm 2 mm 2 mm

RFI 766 / 050 RFI 766 / 051 RFI 766 / 052
Cartello monitore limite di opera- Cartello monitore limite di opera- Cartello monitore limite di opera-
bilità con punte per palo di tipo M bilità con punte per palo di tipo M bilità con punte per palo di tipo M
di Ø mm 160. di Ø mm 190. di Ø mm 215.

RFI 766 / 054
RFI 766 / 053
Cartello monitore limite di opera- Cartello monitore limite di opera-
bilità con punte per palo di tipo M bilità con punte per palo di tipo M
di Ø mm 273. di Ø mm 290.
MATERIALI
ELEVATA RESISTENZA E DURATA DEI MATE
I supporti dei cartelli sono realizzati in alluminio grezzo. I cartelli sono realizzati con RIALI. CARATTERISTICHE A PAGINA 10.
applicazione di pellicola omologata rifrangente di classe RA1 a normale risposta lumi-
nosa stampata e successiva applicazione di pellicola omologata trasparente protettiva
anti-UV. A corredo opportuna viteria di fi ssaggio.

16 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 17
