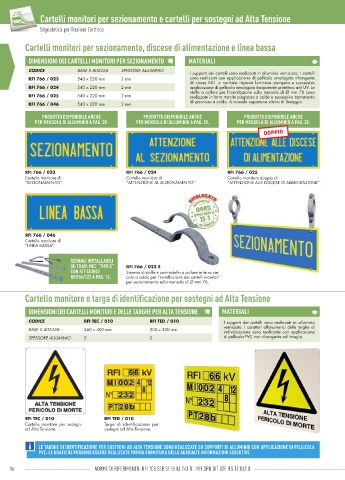

Page 18 - Catalogo_ferroviario_2021

Cartelli monitori per sezionamento e cartelli per sostegni ad Alta Tensione

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

Cartelli monitori per sezionamento, discese di alimentazione e linea bassa

DIMENSIONI DEI CARTELLI MONITORI PER SEZIONAMENTO MATERIALI
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
I supporti dei cartelli sono realizzati in alluminio verniciato. I cartelli
RFI 766 / 023 540 x 220 mm 2 mm sono realizzati con applicazione di pellicola omologata rifrangente
di classe RA1 a normale risposta luminosa stampata e successiva
RFI 766 / 024 540 x 220 mm 2 mm applicazione di pellicola omologata trasparente protettiva anti-UV. Le
staffe a collare per l’installazione sulla mensola di Ø mm 76 sono
RFI 766 / 025 540 x 220 mm 2 mm realizzate in ferro tramite piegatura a caldo e successivo trattamento
di zincatura a caldo. A corredo opportuna viteria di fi ssaggio.
RFI 766 / 046 540 x 220 mm 2 mm
PRODOTTO DISPONIBILE ANCHE PRODOTTO DISPONIBILE ANCHE PRODOTTO DISPONIBILE ANCHE
PER MENSOLA DI ALLUMINIO A PAG. 28. PER MENSOLA DI ALLUMINIO A PAG. 28. PER MENSOLA DI ALLUMINIO A PAG. 28.

RFI 766 / 023 RFI 766 / 024 RFI 766 / 025
Cartello monitore di Cartello monitore di Cartello monitore doppio di
“SEZIONAMENTO”. “ATTENZIONE AL SEZIONAMENTO”. “ATTENZIONE ALLE DISCESE DI ALIMENTAZIONE”.

RFI 766 / 046
Cartello monitore di
“LINEA BASSA”.

SEGNALI INSTALLABILI
SU TRAVI MEC “TIPO C” RFI 766 / 023 S023 S
RFI 766 /
CON KIT CODICE Sistema di staffa e controstaffa a collare in ferro zin-
RFI766/122 A PAG. 13. cato a caldo per l’installazione dei cartelli monitori
per sezionamento sulla mensola di Ø mm 76.
Cartello monitore e targa di identificazione per sostegni ad Alta Tensione

DIMENSIONI DEI CARTELLI MONITORI E DELLE TARGHE PER ALTA TENSIONE MATERIALI

CODICE RFI TEC / 010 RFI TED / 010 I supporti dei cartelli sono realizzati in alluminio
verniciato. I caratteri alfanumerici delle targhe di
BASE X ALTEZZA 360 x 400 mm 300 x 300 mm
individuazione sono realizzate con applicazione
SPESSORE ALLUMINIO 2 2 di pellicola PVC non rifrangente ad intaglio.

RFI TEC / 010 RFI TED / 010
Cartello monitore per sostegni Targa di identifi cazione per
ad Alta Tensione. sostegni ad Alta Tensione.

LE TARGHE DI IDENTIFICAZIONE PER SOSTEGNI AD ALTA TENSIONE SONO REALIZZATE SU SUPPORTI DI ALLUMINIO CON APPLICAZIONE DI PELLICOLA
PVC: LE GRAFICHE POSSONO ESSERE REALIZZATE PREVIA FORNITURA DELLE ADEGUATE INFORMAZIONI ESECUTIVE.

16 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 17
