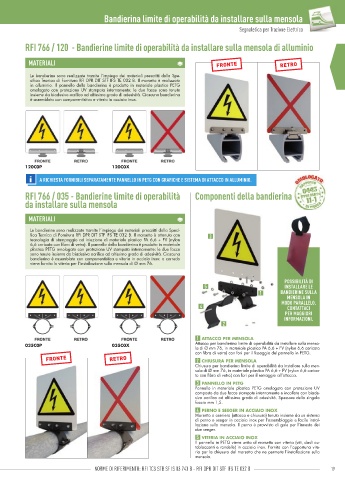

Page 21 - Catalogo_ferroviario_2021

Bandierina limite di operabilità da installare sulla mensola

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

RFI 766 / 120 - Bandierine limite di operabilità da installare sulla mensola di alluminio

MATERIALI

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Spe-
cifi ca Tecnica di Fornitura RFI DPR DIT STF IFS TE 032 B. Il morsetto è realizzato
in alluminio. Il pannello della bandierina è prodotto in materiale plastico PETG
omologato con protezione UV stampata internamente: le due facce sono tenute
insieme da biadesivo acrilico ad altissimo grado di adesività. Ciascuna bandierina
è assemblata con componentistica e viteria in acciaio inox.

120C0P 120C0X

A RICHIESTA FORNIBILI SEPARATAMENTE PANNELLO IN PETG CON GRAFICHE E SISTEMA DI ATTACCO IN ALLUMINIO.

RFI 766 / 035 - Bandierine limite di operabilità Componenti della bandierina
da installare sulla mensola

MATERIALI

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Speci-
fi ca Tecnica di Fornitura RFI DPR DIT STF IFS TE 032 B. Il morsetto è ottenuto con 3
tecnologia di stampaggio ad iniezione di materiale plastico PA 6,6 + FV (nylon
6,6 caricato con fi bra di vetro). Il pannello della bandierina è prodotto in materiale
plastico PETG omologato con protezione UV stampata internamente: le due facce
sono tenute insieme da biadesivo acrilico ad altissimo grado di adesività. Ciascuna
bandierina è assemblata con componentistica e viteria in acciaio inox: a corredo
viene fornita la viteria per l’installazione sulla mensola di Ø mm 76.

POSSIBILITÀ DI
5 INSTALLARE LE
1 BANDIERINE SULLA
MENSOLA IN
MODO PARALLELO.
4 CONTATTACI
PER MAGGIORI
INFORMAZIONI.
2

1 ATTACCO PER MENSOLA
Attacco per bandierina limite di operabilità da installare sulla menso-
035C0P 035C0X
la di Ø mm 76, in materiale plastico PA 6,6 + FV (nylon 6,6 caricato
con fi bra di vetro) con fori per il fi ssaggio del pannello in PETG.
2 CHIUSURA PER MENSOLA
Chiusura per bandierina limite di operabilità da installare sulla men-
sola di Ø mm 76, in materiale plastico PA 6,6 + FV (nylon 6,6 carica-
to con fi bra di vetro) con fori per il serraggio all’attacco.
3 PANNELLO IN PETG
Pannello in materiale plastico PETG omologato con protezione UV
composto da due facce stampate internamente e incollate con biade-
sivo acrilico ad altissimo grado di adesività. Spessore della singola
faccia mm 1,5.
4 PERNO E SEEGER IN ACCIAIO INOX
Morsetto a cerniera (attacco e chiusura) tenuto insieme da un sistema
di perno e seeger in acciaio inox per l’assemblaggio e facile instal-
lazione sulla mensola. Il perno è provvisto di gole per l’innesto dei
due seeger.
5 VITERIA IN ACCIAIO INOX
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi au-
tobloccanti e rondelle) in acciaio inox. Fornita con l’opportuna vite-
ria per la chiusura del morsetto che ne permette l’installazione sulla
mensola.
