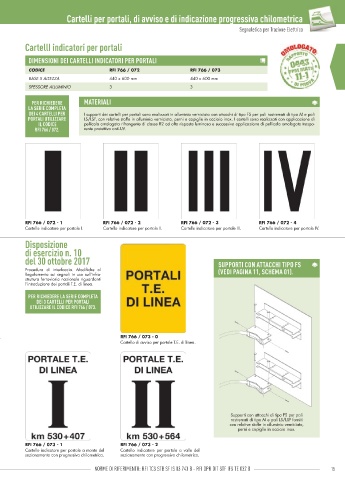

Page 17 - Catalogo_ferroviario_2021
P. 17

Cartelli per portali, di avviso e di indicazione progressiva chilometrica

 Segnaletica per Trazione Elettrica                                               Segnaletica per Trazione Elettrica

          CartellI indicatori per portali


           DIMENSIONI DEI CARTELLI INDICATORI PER PORTALI
           CODICE                     RFI 766 / 072              RFI 766 / 073
           BASE X ALTEZZA             440 x 600 mm               440 x 600 mm
           SPESSORE ALLUMINIO         3                          3

            PER RICHIEDERE   MATERIALI
           LA SERIE COMPLETA
           DEI 4 CARTELLI PER  I supporti dei cartelli per portali sono realizzati in alluminio verniciato con attacchi di tipo FS per pali rastremati di tipo M e pali
          PORTALI UTILIZZARE  LS/LSF, con relative staffe in alluminio verniciato, perni e copiglie in acciaio inox. I cartelli sono realizzati con applicazione di
               IL CODICE     pellicola omologata rifrangente di classe R2 ad alta risposta luminosa e successiva applicazione di pellicola omologata traspa-
             RFI 766 / 072.  rente protettiva anti-UV.


















          RFI 766 / 072 - 1         RFI 766 / 072 - 2         RFI 766 / 072 - 3         RFI 766 / 072 - 4
          Cartello indicatore per portale I.  Cartello indicatore per portale II.  Cartello indicatore per portale III.  Cartello indicatore per portale IV.
          Disposizione
          di esercizio n. 10
          del 30 ottobre 2017                                              SUPPORTI CON ATTACCHI TIPO FS

          Procedura di interfaccia. Modifi che al                           (VEDI PAGINA 11, SCHEMA 01).
          Regolamento sui segnali in uso sull’infra-
          struttura ferroviaria nazionale riguardanti
          l’introduzione dei portali T.E. di linea.

           PER RICHIEDERE LA SERIE COMPLETA
             DEI 3 CARTELLI PER PORTALI
           UTILIZZARE IL CODICE RFI 766 / 073.




                                          RFI 766 / 073 - 0
                                          Cartello di avviso per portale T.E. di linea.













                                                                               Supporti con attacchi di tipo FS per pali
                                                                               rastremati di tipo M e pali LS/LSF forniti
                                                                              con relative staffe in alluminio verniciato,
                                                                                 perni e copiglie in acciaio inox.

          RFI 766 / 073 - 1               RFI 766 / 073 - 2
          Cartello indicatore per portale a monte del   Cartello indicatore per portale a valle del
          sezionamento con progressiva chilometrica.  sezionamento con progressiva chilometrica.

 14                              NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B   15
