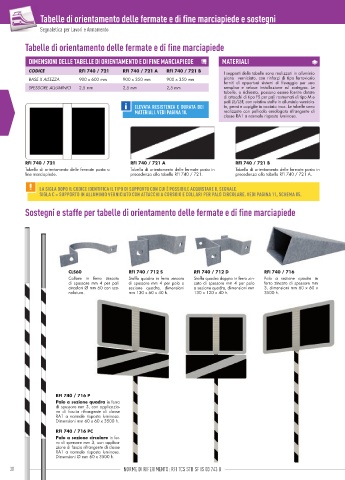

Tabelle di orientamento delle fermate e di fine marciapiede e sostegni

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

Tabelle di orientamento delle fermate e di fine marciapiede

DIMENSIONI DELLE TABELLE DI ORIENTAMENTO E DI FINE MARCIAPIEDE MATERIALI
CODICE RFI 740 / 721 RFI 740 / 721 A RFI 740 / 721 B
I supporti delle tabelle sono realizzati in alluminio
BASE X ALTEZZA 900 x 600 mm 900 x 350 mm 900 x 350 mm piano verniciato, con rinforzi di tipo ferroviario
forniti di opportuni sistemi di fi ssaggio per una
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm semplice e veloce installazione sul sostegno. Le
tabelle, a richiesta, possono essere fornite dotate
di attacchi di tipo FS per pali rastremati di tipo M e
pali LS/LSF, con relative staffe in alluminio vernicia-
ELEVATA RESISTENZA E DURATA DEI to, perni e copiglie in acciaio inox. Le tabelle sono
MATERIALI. VEDI PAGINA 10. realizzate con pellicola omologata rifrangente di
classe RA1 a normale risposta luminosa.

RFI 740 / 721 RFI 740 / 721 A RFI 740 / 721 B
Tabella di orientamento delle fermate posta a Tabella di orientamento delle fermate posta in Tabella di orientamento delle fermate posta in
fi ne marciapiede. precedenza alla tabella RFI 740 / 721. precedenza alla tabella RFI 740 / 721 A.

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA C = SUPPORTO IN ALLUMINIO VERNICIATO CON ATTACCHI A CORSOIO E COLLARI PER PALO CIRCOLARE. VEDI PAGINA 11, SCHEMA 05.

Sostegni e staffe per tabelle di orientamento delle fermate e di fine marciapiede

CLS60 RFI 740 / 712 S RFI 740 / 712 D740 / 712 D RFI 740 / 716
CLS60
RFI 740 / 712 S
RFI
Collare in ferro zincato Staffa quadra in ferro zincato Staffa quadra doppia in ferro zin- Palo a sezione quadra in
di spessore mm 4 per pali di spessore mm 4 per palo a cato di spessore mm 4 per palo ferro zincato di spessore mm
circolari Ø mm 60 con sca- sezione quadra, dimensioni a sezione quadra, dimensioni mm 3, dimensioni mm 60 x 60 x
nalatura. mm 130 x 60 x 40 h. 130 x 120 x 40 h. 3500 h.

RFI 740 / 716 P
Palo a sezione quadra in ferro
di spessore mm 3, con applicazio-
ne di fascia rifrangente di classe
RA1 a normale risposta luminosa.
Dimensioni mm 60 x 60 x 3500 h.
RFI 740 / 716 PC
Palo a sezione circolare in fer-
ro di spessore mm 3, con applica-
zione di fascia rifrangente di classe
RA1 a normale risposta luminosa.
Dimensioni Ø mm 60 x 3500 h.
30 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 31
