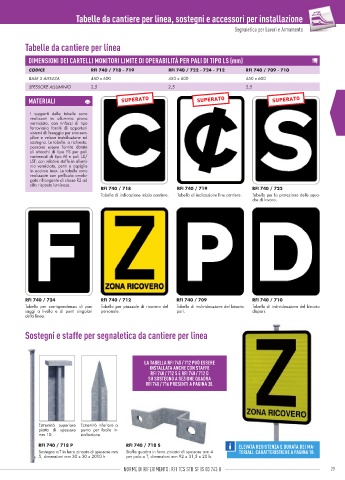

Page 31 - Catalogo_ferroviario_2021
P. 31

Tabelle da cantiere per linea, sostegni e accessori per installazione

 Segnaletica per Lavori e Armamento                                             Segnaletica per Lavori e Armamento

          Tabelle da cantiere per linea


           DIMENSIONI DEI CARTELLI MONITORI LIMITE DI OPERABILITÀ PER PALI DI TIPO LS (mm)
           CODICE               RFI 740 / 718 - 719       RFI 740 / 722 - 724 - 712  RFI 740 / 709 - 710
           BASE X ALTEZZA       450 x 600                 450 x 600                 450 x 600
           SPESSORE ALLUMINIO   2,5                       2,5                       2,5
           MATERIALI

           I supporti delle tabelle sono
           realizzati in alluminio piano
           verniciato, con rinforzi di tipo
           ferroviario forniti di opportuni
           sistemi di fi ssaggio per una sem-
           plice e veloce installazione sul
           sostegno. Le tabelle, a richiesta,
           possono essere fornite dotate
           di attacchi di tipo FS per pali
           rastremati di tipo M e pali LS/
           LSF, con relative staffe in allumi-
           nio verniciato, perni e copiglie
           in acciaio inox. Le tabelle sono
           realizzate con pellicola omolo-
           gata rifrangente di classe R2 ad
           alta risposta luminosa.
                                   RFI 740 / 718             RFI 740 / 719            RFI 740 / 722
                                   Tabella di indicazione inizio cantiere.  Tabella di indicazione fi ne cantiere.  Tabella per la protezione delle squa-
                                                                                      dre di lavoro.


















          RFI 740 / 724            RFI 740 / 712             RFI 740 / 709            RFI 740 / 710
          Tabella per corrispondenza di pas-  Tabella per piazzole di ricovero del   Tabella di individuazione del binario   Tabella di individuazione del binario
          saggi a livello e di punti singolari   personale.  pari.                    dispari.
          della linea.

          Sostegni e staffe per segnaletica da cantiere per linea




                                                  LA TABELLA RFI 740 / 712 PUÒ ESSERE
                                                   INSTALLATA ANCHE CON STAFFE
                                                    RFI 740 / 712 S E RFI 740 / 712 D
                                                   SU SOSTEGNO A SEZIONE QUADRA
                                                  RFI 740 / 716 PRESENTI A PAGINA 30.







              Estremità superiore  Estremità inferiore a
              piatta di spessore  punta per facile in-
              mm 10.        stallazione.
              RFI 740 / 718 P               RFI                                   ELEVATA RESISTENZA E DURATA DEI MA
                                            RFI 740 / 718 S 740 / 718 S
              Sostegno a T in ferro zincato di spessore mm   Staffa quadra in ferro zincato di spessore mm 4   TERIALI. CARATTERISTICHE A PAGINA 10.
              5, dimensioni mm 30 x 30 x 2010 h.  per palo a T, dimensioni mm 92 x 31,5 x 20 h.
 TM                                        NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B                     29
