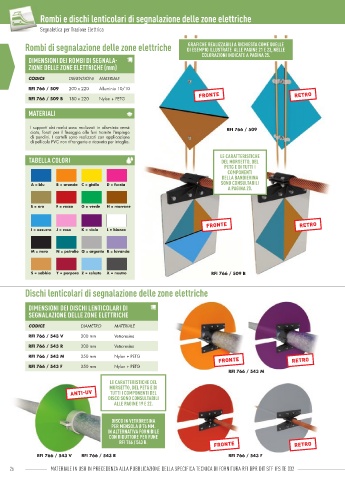

Page 28 - Catalogo_ferroviario_2021

Rombi e dischi lenticolari di segnalazione delle zone elettriche

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

Rombi di segnalazione delle zone elettriche DI ESEMPIO ILLUSTRATE ALLE PAGINE 21 E 23, NELLE
GRAFICHE REALIZZABILI A RICHIESTA COME QUELLE

DIMENSIONI DEI ROMBI DI SEGNALA COLORAZIONI INDICATE A PAGINA 25.
ZIONE DELLE ZONE ELETTRICHE (mm)

CODICE DIMENSIONI MATERIALE
RFI 766 / 509 200 x 220 Alluminio 10/10
RFI 766 / 509 B 180 x 220 Nylon + PETG

MATERIALI

I supporti dei rombi sono realizzati in alluminio verni- RFI 766 / 509
ciato, forati per il fi ssaggio alle funi tramite l’impiego
di pendini. I cartelli sono realizzati con applicazione
di pellicola PVC non rifrangente o ricavata per intaglio.

TABELLA COLORI LE CARATTERISTICHE
DEL MORSETTO, DEL
PETG E DI TUTTI I
COMPONENTI
DELLA BANDIERINA
SONO CONSULTABILI
A = blu B = arancio C = giallo D = fucsia
A PAGINA 20.

E = oro F = rosso G = verde H = marrone

I = azzurro J = rosa K = viola L = bianco

M = nero N = petrolio Q = argento R = lavanda

S = sabbia Y = porpora Z = celeste X = neutro RFI 766 / 509 B

Dischi lenticolari di segnalazione delle zone elettriche

DIMENSIONI DEI DISCHI LENTICOLARI DI
SEGNALAZIONE DELLE ZONE ELETTRICHE

CODICE DIAMETRO MATERIALE
RFI 766 / 543 V 300 mm Vetroresina
RFI 766 / 543 R 300 mm Vetroresina
RFI 766 / 543 M 350 mm Nylon + PETG
RFI 766 / 543 F 350 mm Nylon + PETG
RFI 766 / 543 M
RFI 766 / 543 M
LE CARATTERISTICHE DEL
MORSETTO, DEL PETG E DI
TUTTI I COMPONENTI DEL
DISCO SONO CONSULTABILI
ALLE PAGINE 19 E 22.

DISCO IN VETRORESINA
PER MENSOLA Ø 76 MM.
IN ALTERNATIVA FORNIBILE
CON RIDUTTORE PER FUNE
RFI 766 / 543 R.

RFI 766 / 543 V RFI 766 / 543 R RFI 766 / 543 F

26 MATERIALE IN USO IN PRECEDENZA ALLA PUBBLICAZIONE DELLA SPECIFICA TECNICA DI FORNITURA RFI DPR DIT STF IFS TE 032 27
