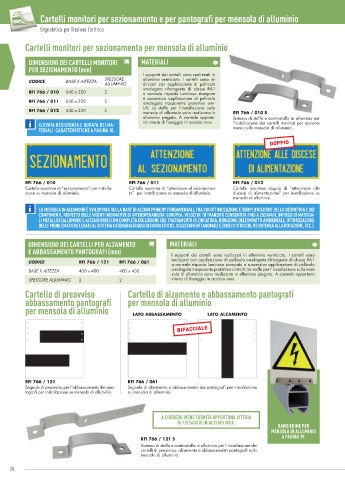

Page 30 - Catalogo_ferroviario_2021

Cartelli monitori per sezionamento e per pantografi per mensola di alluminio

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

Cartelli monitori per sezionamento per mensola di alluminio

DIMENSIONI DEI CARTELLI MONITORI MATERIALI
PER SEZIONAMENTO (mm)
I supporti dei cartelli sono realizzati in
CODICE BASE X ALTEZZA SPESSORE alluminio verniciato. I cartelli sono re-
ALLUMINIO alizzati con applicazione di pellicola
omologata rifrangente di classe RA1
RFI 766 / 010 540 x 220 2 a normale risposta luminosa stampata
e successiva applicazione di pellicola
RFI 766 / 011 540 x 220 2 omologata trasparente protettiva anti-
UV. Le staffe per l’installazione sulla
RFI 766 / 012 540 x 220 2 mensola di alluminio sono realizzate in RFI 766 / 010 S
alluminio piegato. A corredo opportu- Sistema di staffa e controstaffa in alluminio per
ELEVATA RESISTENZA E DURATA DEI MA na viteria di fi ssaggio in acciaio inox. l’installazione dei cartelli monitori per seziona-
TERIALI. CARATTERISTICHE A PAGINA 10. mento sulla mensola di alluminio.

RFI 766 / 010 RFI 766 / 011 RFI 766 / 012
Cartello monitore di “sezionamento” per installa- Cartello monitore di “attenzione al sezionamen- Cartello monitore doppio di “attenzione alle
zione su mensola di alluminio. to” per installazione su mensola di alluminio. discese di alimentazione” per installazione su
mensola di alluminio.
LA MENSOLA IN ALLUMINIO È SVILUPPATA SULLA BASE DI ALCUNI PRINCIPI FONDAMENTALI, TRA CUI OTTIMIZZAZIONE E SEMPLIFICAZIONE DELLA GEOMETRIA E DEI
COMPONENTI, RISPETTO DELLE VIGENTI NORMATIVE DI INTEROPERABILITA’ EUROPEA, VELOCITA’ DI TRANSITO CONSENTITA FINO A 250 KM/H, IMPIEGO DI MATERIA
LI METALLICI (ALLUMINIO E ACCIAIO INOX) CON COMPLETA ESCLUSIONE DEL TRATTAMENTO DI ZINCATURA, RIDUZIONE DELL’IMPATTO AMBIENTALE, OTTIMIZZAZIONE
DELLE PROBLEMATICHE LEGATE AL SISTEMA CATENARIA (RAGGI DI CURVA CRITICI, SOLLEVAMENTI ANOMALI E ZONE DI STRISCIO, RESISTENZA ALLA ROTAZIONE, ECC.).

DIMENSIONI DEI CARTELLI PER ALZAMENTO MATERIALI
E ABBASSAMENTO PANTOGRAFI (mm)
I supporti dei cartelli sono realizzati in alluminio verniciato. I cartelli sono
CODICE RFI 766 / 121 RFI 766 / 061 realizzati con applicazione di pellicola omologata rifrangente di classe RA1
a normale risposta luminosa stampata e successiva applicazione di pellicola
BASE X ALTEZZA 400 x 400 400 x 400 omologata trasparente protettiva anti-UV. Le staffe per l’installazione sulla men-
sola di alluminio sono realizzate in alluminio piegato. A corredo opportuna
SPESSORE ALLUMINIO 2 2 viteria di fi ssaggio in acciaio inox.
Cartello di preavviso Cartello di alzamento e abbassamento pantografi
abbassamento pantografi per mensola di alluminio
per mensola di alluminio LATO ABBASSAMENTO LATO ALZAMENTO

RFI 766 / 121 RFI 766 / 061
Segnale di preavviso per l’abbassamento dei pan- Segnale di alzamento e abbassamento dei pantografi per installazione
tografi per installazione su mensola di alluminio. su mensola di alluminio.

A CORREDO VIENE FORNITA OPPORTUNA VITERIA
DI FISSAGGIO IN ACCIAIO INOX. BANDIERINE PER
MENSOLA DI ALLUMINIO
RFI 766 / 121 S
RFI 766 / A PAGINA 19.
Sistema di staffa e controstaffa in alluminio per l’installazione dei
Sistema di staffa e controstaffa in alluminio per l’installazione dei
cartelli di preavviso, alzamento e abbassamento pantografi sulla
cartelli di preavviso, alzamento e abbassamento pantografi sulla
mensola di alluminio.
mensola di alluminio.
