Page 23 - Catalogo_ferroviario_2021

Bandierina di segnalazione delle zone elettriche

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

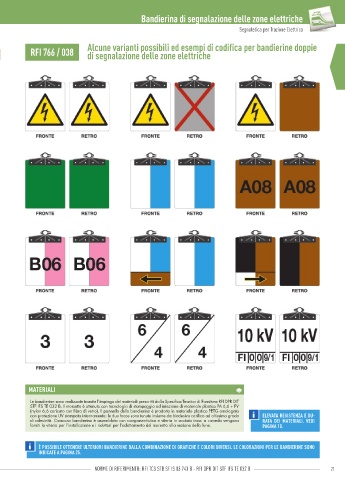

RFI 766 / 038 Alcune varianti possibili ed esempi di codifica per bandierine doppie
di segnalazione delle zone elettriche

MATERIALI

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Specifi ca Tecnica di Fornitura RFI DPR DIT
STF IFS TE 032 B. Il morsetto è ottenuto con tecnologia di stampaggio ad iniezione di materiale plastico PA 6,6 + FV
(nylon 6,6 caricato con fi bra di vetro). Il pannello della bandierina è prodotto in materiale plastico PETG omologato
con protezione UV stampato internamente: le due facce sono tenute insieme da biadesivo acrilico ad altissimo grado ELEVATA RESISTENZA E DU
di adesività. Ciascuna bandierina è assemblata con componentistica e viteria in acciaio inox: a corredo vengono RATA DEI MATERIALI. VEDI
forniti la viteria per l’installazione e i riduttori per l’adattamento del morsetto alla sezione della fune. PAGINA 10.

È POSSIBILE OTTENERE ULTERIORI BANDIERINE DALLA COMBINAZIONE DI GRAFICHE E COLORI DIVERSI. LE COLORAZIONI PER LE BANDIERINE SONO
INDICATE A PAGINA 25.

20 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 21
