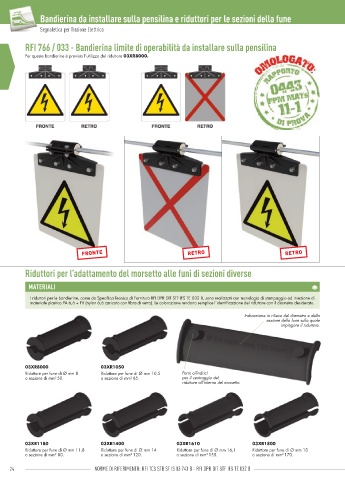

Bandierina da installare sulla pensilina e riduttori per le sezioni della fune

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

RFI 766 / 033 - Bandierina limite di operabilità da installare sulla pensilina

Per queste bandierine è previsto l’utilizzo del riduttore 03XR8000.

Riduttori per l’adattamento del morsetto alle funi di sezioni diverse

MATERIALI

I riduttori per le bandierine, come da Specifi ca Tecnica di Fornitura RFI DPR DIT STF IFS TE 032 B, sono realizzati con tecnologia di stampaggio ad iniezione di
materiale plastico PA 6,6 + FV (nylon 6,6 caricato con fi bra di vetro). Le colorazione rendono semplice l’identifi cazione del riduttore con il diametro desiderato.

Indicazione in rilievo del diametro e della
sezione della fune sulla quale
impiegare il riduttore.

03XR8000 03XR1050
Riduttore per fune di Ø mm 8 Riduttore per fune di Ø mm 10,5 Perni cilindrici
o sezione di mm 50. o sezione di mm 65. per il centraggio del
2
2
riduttore all’interno del morsetto.

03XR1180 03XR1400 03XR1610 03XR1800
Riduttore per fune di Ø mm 11,8 Riduttore per fune di Ø mm 14 Riduttore per fune di Ø mm 16,1 Riduttore per fune di Ø mm 18
2
2
o sezione di mm 80. o sezione di mm 120. o sezione di mm 155. o sezione di mm 170.
2
2
24 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 25
