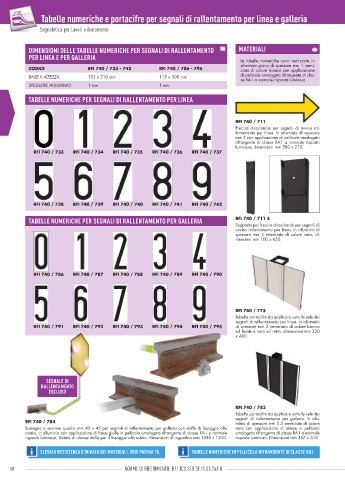

Page 50 - Catalogo_ferroviario_2021

Tabelle numeriche e portacifre per segnali di rallentamento per linea e galleria

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

DIMENSIONI DELLE TABELLE NUMERICHE PER SEGNALI DI RALLENTAMENTO MATERIALI
PER LINEA E PER GALLERIA
Le tabelle numeriche sono realizzate in
alluminio piano di spessore mm 1 verni-
CODICE RFI 740 / 733 - 742 RFI 740 / 786 - 795 ciato di colore bianco con applicazione
BASE X ALTEZZA 153 x 310 mm 115 x 308 mm di pellicola omologata rifrangente di clas-
se RA1 a normale risposta luminosa.
SPESSORE ALLUMINIO 1 mm 1 mm
TABELLE NUMERICHE PER SEGNALI DI RALLENTAMENTO PER LINEA

RFI 740 / 711
Freccia direzionale per segnali di avviso ral-
lentamento per linea. In alluminio di spessore
mm 3 con applicazione di pellicola omologata
rifrangente di classe RA1 a normale risposta
luminosa, dimensioni mm 580 x 210.
RFI 740 / 733 RFI 740 / 734 RFI 740 / 735 RFI 740 / 736 RFI 740 / 737

RFI 740 / 738 RFI 740 / 739 RFI 740 / 740 RFI 740 / 741 RFI 740 / 742

TABELLE NUMERICHE PER SEGNALI DI RALLENTAMENTO PER GALLERIA RFI 740 / 711 S
Supporto per freccia direzionale per segnali di
avviso rallentamento per linea. In alluminio di
spessore mm 3 verniciato di colore nero, di-
mensioni mm 100 x 650.

RFI 740 / 786 RFI 740 / 787 RFI 740 / 788 RFI 740 / 789 RFI 740 / 790

RFI 740 / 775
Tabella portacifre da applicare sotto le vele dei
segnali di rallentamento per linea. In alluminio
RFI 740 / 791 RFI 740 / 792 RFI 740 / 793 RFI 740 / 794 RFI 740 / di spessore mm 2 verniciato di colore bianco
RFI 740 /
RFI 740 / 795
sul fronte e nero sul retro, dimensioni mm 320
x 480.

SEGNALE DI
RALLENTAMENTO
ESCLUSO

RFI 740 / 783
Tabella portacifre da applicare sotto le vele dei
segnali di rallentamento per galleria. In allu-
RFI 740 / 784 minio di spessore mm 2,5 verniciato di colore
Sostegno a sezione quadra mm 45 x 45 per segnali di rallentamento per galleria con staffe di fi ssaggio alla nero con applicazione di strisce in pellicola
rotaia, in alluminio con applicazione di fasce gialle in pellicola omologata rifrangente di classe RA1 a normale omologata rifrangente di classe RA1 a normale
risposta luminosa. Dotato di idonee staffe per il fi ssaggio alla rotaia. Dimensioni di ingombro mm 1330 x 1310. risposta luminosa. Dimensioni mm 357 x 310.
ELEVATA RESISTENZA E DURATA DEI MATERIALI. VEDI PAGINA 10. TABELLE NUMERICHE IN PELLICOLA RIFRANGENTE DI CLASSE RA1.

48 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B TM
