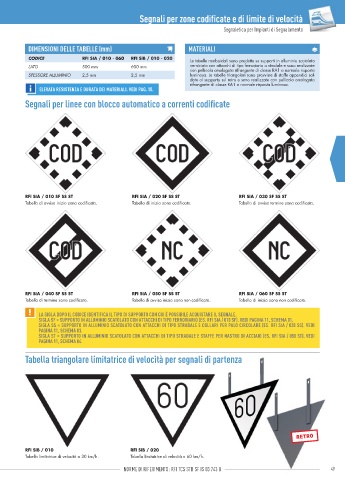

Segnali per zone codificate e di limite di velocità

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

DIMENSIONI DELLE TABELLE (mm) MATERIALI

CODICE RFI SIA / 010 - 060 RFI SIB / 010 - 020
Le tabelle romboidali sono prodotte su supporti in alluminio scatolato
LATO 500 mm 600 mm verniciato con attacchi di tipo ferroviario o stradale e sono realizzate
con pellicola omologata rifrangente di classe RA1 a normale risposta
SPESSORE ALLUMINIO 2,5 mm 2,5 mm luminosa. Le tabelle triangolari sono provviste di staffe appendici sal-
date al supporto sul retro e sono realizzate con pellicola omologata
rifrangente di classe RA1 a normale risposta luminosa.
ELEVATA RESISTENZA E DURATA DEI MATERIALI. VEDI PAG. 10.
Segnali per linee con blocco automatico a correnti codificate

RFI SIA / 010 SF SS ST RFI SIA / 020 SF SS ST RFI SIA / 030 SF SS ST
Tabella di avviso inizio zona codifi cata. Tabella di inizio zona codifi cata. Tabella di avviso termine zona codifi cata.

RFI SIA / 040 SF SS ST RFI SIA / 050 SF SS ST RFI SIA / 060 SF SS ST
Tabella di termine zona codifi cata. Tabella di avviso inizio zona non codifi cata. Tabella di inizio zona non codifi cata.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI SIA / 010 SF). VEDI PAGINA 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI SIA / 030 SS). VEDI
PAGINA 11, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIA / 050 ST). VEDI
PAGINA 11, SCHEMA 04.

Tabella triangolare limitatrice di velocità per segnali di partenza

RFI SIB / 010 RFI SIB / 020
Tabella limitatrice di velocità a 30 km/h. Tabella limitatrice di velocità a 60 km/h.
TM NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 49 49 49
