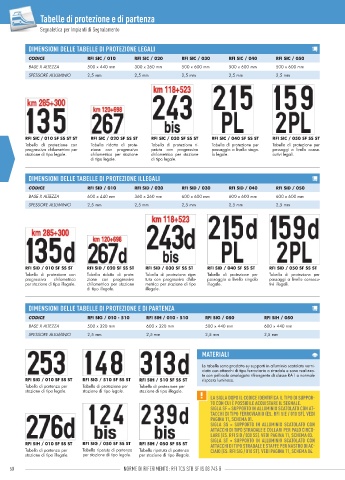

Page 52 - Catalogo_ferroviario_2021

Tabelle di protezione e di partenza

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

DIMENSIONI DELLE TABELLE DI PROTEZIONE LEGALI

CODICE RFI SIC / 010 RFI SIC / 020 RFI SIC / 030 RFI SIC / 040 RFI SIC / 050
BASE X ALTEZZA 500 x 440 mm 300 x 260 mm 500 x 600 mm 500 x 600 mm 500 x 600 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SIC / 010 SF SS ST ST RFI SIC / 020 SF SS ST RFI SIC / 030 SF SS ST RFI SIC / 040 SF SS ST RFI SIC / 050 SF SS ST
Tabella di protezione con Tabella ridotta di prote- Tabella di protezione ri- Tabella di protezione per Tabella di protezione per
progressiva chilometrica per zione con progressiva petuta con progressiva passaggio a livello singo- passaggi a livello conse-
stazione di tipo legale. chilometrica per stazione chilometrica per stazione lo legale. cutivi legali.
di tipo legale. di tipo legale.

DIMENSIONI DELLE TABELLE DI PROTEZIONE ILLEGALI

CODICE RFI SID / 010 RFI SID / 020 RFI SID / 030 RFI SID / 040 RFI SID / 050
BASE X ALTEZZA 600 x 440 mm 360 x 260 mm 600 x 600 mm 600 x 600 mm 600 x 600 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SID / 010 SF SS ST RFI SID / 020 SF SS ST RFI SID / 030 SF SS ST RFI SID / 040 SF SS ST RFI SID / 050 SF SS ST
Tabella di protezione con Tabella ridotta di prote- Tabella di protezione ripe- Tabella di protezione per Tabella di protezione per
progressiva chilometrica zione con progressiva tuta con progressiva chilo- passaggio a livello singolo passaggi a livello consecu-
per stazione di tipo illegale. chilometrica per stazione metrica per stazione di tipo illegale. tivi illegali.
di tipo illegale. illegale.

DIMENSIONI DELLE TABELLE DI PROTEZIONE E DI PARTENZA
CODICE RFI SIG / 010 - 510 RFI SIH / 010 - 510 RFI SIG / 050 RFI SIH / 050
BASE X ALTEZZA 500 x 320 mm 600 x 320 mm 500 x 440 mm 600 x 440 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm

MATERIALI

Le tabelle sono prodotte su supporti in alluminio scatolato verni-
ciato con attacchi di tipo ferroviario o stradale e sono realizza-
te con pellicola omologata rifrangente di classe RA1 a normale
RFI SIG / 010 SF SS ST RFI SIG / 510 SF SS ST RFI SIH / 510 SF SS ST risposta luminosa.
Tabella di partenza per Tabella di protezione per Tabella di protezione per
stazione di tipo legale. stazione di tipo legale. stazione di tipo illegale.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPOR
TO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON AT
TACCHI DI TIPO FERROVIARIO (ES. RFI SIE / 010 SF). VEDI
PAGINA 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON
ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCO
LARE (ES. RFI SID / 030 SS). VEDI PAGINA 11, SCHEMA 03.
RFI SIH / 010 SF SS ST RFI SIG / 050 SF SS ST RFI SIH / 050 SF SS ST SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON
ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI AC
Tabella di partenza per Tabella ripetuta di partenza Tabella ripetuta di partenza CIAIO (ES. RFI SIG / 010 ST). VEDI PAGINA 11, SCHEMA 04.
stazione di tipo illegale. per stazione di tipo legale. per stazione di tipo illegale.
50 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 51
